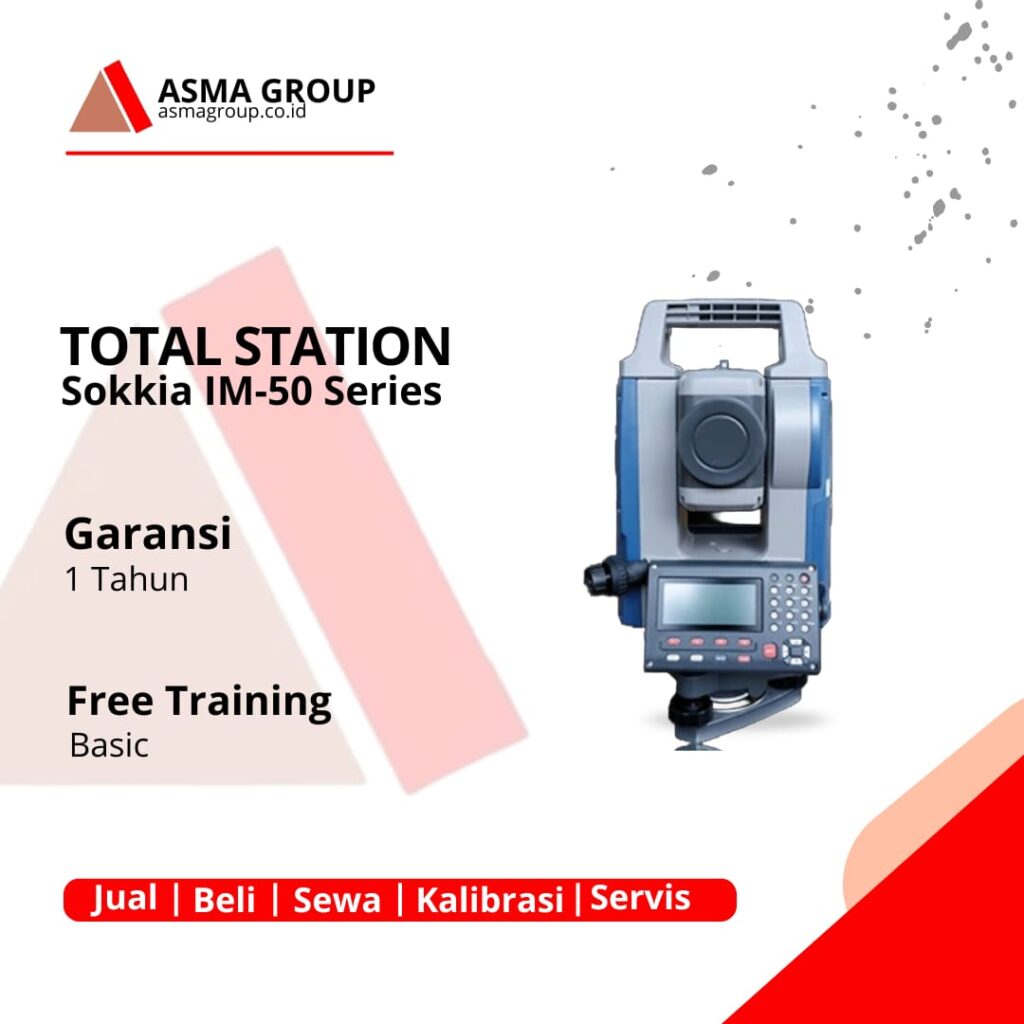

Total Station Sokkia IM-50 Series

Deskripsi Total Station Sokkia IM-50 Series

Sokkia iM-50 Series menghadirkan teknologi Jepang tercanggih untuk mendukung kebutuhan surveyor di lapangan. Seri ini, yang mencakup tipe iM-52 dan iM-55, memberikan hasil pengukuran yang terbukti akurat dan konsisten. Kami menjamin ketangguhan alat ini karena Sokkia telah mengujinya secara ekstrem melalui tes getaran, suhu, kelembaban, serta sertifikasi tahan debu dan air IP66.

Instrumen ini menawarkan keandalan tinggi tanpa mengorbankan efisiensi biaya. Desainnya yang ramping mengintegrasikan fitur Bluetooth® dan antena internal, sehingga Anda dapat mengirim data pengukuran secara nirkabel ke pengontrol data tanpa beban kabel yang merepotkan.

Sokkia menyematkan teknologi EDM terbaru yang membuat pengukuran lebih cepat dan kuat. Alat ini mampu menjangkau jarak hingga 500 m dalam mode tanpa reflektor dan mencapai 4.000 m menggunakan prisma standar dengan tingkat akurasi yang luar biasa.

Keunggulan Utama:

Performa Maksimal: Pengukuran jarak yang cepat, akurat, dan bertenaga.
Jangkauan Luas: Mode reflectorless hingga 500 meter.
Desain Tangguh: Bodi elegan yang tahan air dan debu (IP66).
Penyimpanan Besar: Memori internal bervolume besar untuk ribuan titik data.

Fitur Utama Total Station Sokkia iM-50 Series

Sokkia iM-50 Series hadir sebagai perangkat pengukur cerdas yang menjamin hasil akurat dan andal dengan harga yang sangat kompetitif. Instrumen ini menjangkau jarak hingga 500 meter (1.640 kaki) dalam mode tanpa reflektor dan mencapai 4.000 meter (13.123 kaki) menggunakan prisma tunggal. Untuk mendukung operasional bebas kabel, Sokkia menyematkan konektivitas Bluetooth terintegrasi dan antena internal yang canggih.

Perangkat ini memanfaatkan teknologi laser merah koaksial dengan sinar EDM serta lensa teleskop berukuran 30x yang memiliki daya urai 2,5 inci. Pengguna dapat mengandalkan stabilitas pengukuran di berbagai medan berkat fitur kompensasi sumbu ganda dengan rentang ±6 derajat. Selain itu, Sokkia iM-50 Series menyertakan perangkat lunak SDRbasic on-board dan memori internal berkapasitas 50.000 titik untuk menjamin kelancaran alur kerja survei Anda.

Sokkia merancang seri iM-50 dengan standar IP66 sehingga unit ini sepenuhnya kebal terhadap debu dan siraman air. Panel kontrolnya menggunakan layar LCD grafis serta keyboard alfanumerik 28 tombol yang dilengkapi lampu latar untuk memudahkan pengoperasian di area minim cahaya. Sebagai pendukung kerja lembur Anda, baterai Li-ion isi ulang pada alat ini mampu bertahan hingga 14 jam penggunaan secara terus-menerus.

Kategori	Fitur & Kemampuan Alat
Model Utama	Seri ini mencakup model iM-52 dan iM-55.
Jangkauan EDM	Alat mengukur hingga 500m tanpa prisma dan 4.000m dengan prisma.
Akurasi Sudut	Sistem menyediakan pilihan akurasi 2″ atau 5″ (ISO 17123-3).
Penyimpanan Data	Memori internal menampung 50.000 titik; mendukung USB hingga 32GB.
Lensa Teleskop	Lensa memberikan perbesaran 30x dengan fokus minimum 1,3m.
Konektivitas	Alat menghubungkan data melalui Bluetooth, RS-232C, dan USB 2.0.
Ketahanan Bodi	Sertifikasi IP66 melindungi alat dari debu dan siraman air kuat.
Suhu Operasi	Alat bekerja stabil pada suhu ekstrem -20°C hingga +60°C.
Daya Baterai	Baterai Li-ion menyuplai tenaga hingga 14 jam pemakaian (Eco Mode).
Sistem Operasi	Perangkat menjalankan Linux untuk manajemen data yang efisien.
Kompensasi	Sensor Dual-axis otomatis mengoreksi kemiringan alat secara presisi.
Berat & Ukuran	Alat memiliki berat 5,1kg yang memudahkan mobilitas di lapangan.

Kelengkapan Total Station Sokkia iM-50 Series

Kelengkapan Produk	Manfaat Aktif untuk Pengguna
Unit Sokkia iM-50 Series	Anda mendapatkan unit utama yang siap melakukan pengukuran presisi.
Baterai Li-ion	Komponen ini menyediakan daya tahan operasional hingga 14 jam.
Pengisi Daya (Charger)	Alat ini mengisi ulang daya baterai agar perangkat selalu siap pakai.
Prisma Single & Polygon	Kedua prisma ini memantulkan sinyal laser untuk menentukan titik koordinat.
Pole Stik (Jalon)	Batang ini membantu Anda memposisikan prisma pada ketinggian yang tepat.
Dua Unit Tripod Aluminium	Tripod ini menopang unit dan prisma agar berdiri stabil di medan berat.

Panduan Keamanan dan Pemeliharaan Sokkia iM-50 Series

Sebelum memulai pekerjaan di lapangan, Anda harus memeriksa seluruh fungsi instrumen untuk memastikan performa alat berada pada tingkat maksimal. Fokus utama dimulai dari manajemen daya, di mana Anda wajib mengisi daya baterai pada rentang suhu antara 0 hingga 40 derajat Celsius. Selain itu, pastikan Anda hanya menggunakan model baterai resmi yang telah ditentukan oleh pabrikan agar sistem kelistrikan tetap stabil.

Keamanan optik juga menjadi prioritas yang sangat penting selama pengoperasian. Anda harus menghindari mengarahkan teleskop secara langsung ke arah matahari karena tindakan tersebut akan merusak komponen internal instrumen secara permanen. Jika Anda terpaksa melakukan pengamatan ke arah sumber cahaya yang sangat kuat, pasanglah filter matahari pada lensa teleskop untuk melindungi sensor alat.

Dari sisi mekanis, Anda perlu memperhatikan penggunaan klem vertikal dan horizontal. Lepaskan klem tersebut sepenuhnya sebelum Anda memutar instrumen atau teleskop untuk menjaga akurasi pengukuran tetap konsisten. Penggunaan klem yang hanya terbuka sebagian saat alat berputar dapat membebani mekanisme internal dan menurunkan tingkat presisi hasil survei Anda.

Untuk menjaga kualitas data, gunakanlah tribrach bawaan yang asli selama proses pengamatan lintasan berlangsung. Kami sangat merekomendasikan penggunaan jenis tribrach yang sama, baik untuk posisi instrumen maupun posisi target, demi menjamin keselarasan hasil. Terakhir, Anda harus mencadangkan atau memindahkan data ke perangkat eksternal secara teratur guna mencegah risiko kehilangan informasi penting akibat kendala teknis yang tidak terduga

Tentu, ini adalah versi dalam bentuk poin-poin yang menggunakan kalimat aktif sepenuhnya. Struktur ini dirancang agar setiap poin memiliki alur yang jelas, sehingga indikator keterbacaan (readability) tetap berada di zona hijau.

Tindakan Pencegahan Penggunaan Sokkia iM-50 Series

Menjaga Keamanan Sensor: Anda harus menutup penutup baterai dan antarmuka eksternal sebelum memulai pengukuran untuk mencegah cahaya luar masuk ke port USB yang dapat mengganggu hasil data.
Mengatasi Perubahan Suhu: Saat Anda memindahkan alat dari tempat hangat ke lokasi yang sangat dingin, bukalah penutup baterai sejenak untuk menyeimbangkan tekanan udara agar tombol tidak menjadi kaku.
Mencegah Tombol Kaku: Anda sebaiknya melepas tutup konektor terlebih dahulu sebelum membawa instrumen ke area bersuhu rendah guna menjaga fungsionalitas kunci tetap normal.
Melindungi Pelat Dasar: Jangan pernah meletakkan instrumen langsung di atas tanah karena butiran pasir atau debu dapat merusak lubang sekrup dan mekanisme pada bagian bawah alat.
Merawat Lensa Optik: Anda wajib memasang tutup lensa saat tidak menggunakan teleskop dan selalu gunakan filter surya jika harus melakukan pengamatan ke arah matahari.
Menghindari Kerusakan Internal: Hindari memutar teleskop secara vertikal saat Anda memasang aksesori seperti tudung lensa atau filter matahari agar tidak membentur bodi instrumen.
Meminimalkan Guncangan: Anda harus melindungi unit dari guncangan keras atau getaran yang berlebihan selama proses mobilisasi di lapangan.
Prosedur Mematikan Daya: Pastikan Anda mematikan daya perangkat sepenuhnya sebelum melepas baterai untuk menjaga kestabilan sistem elektronik.
Penyimpanan yang Benar: Saat hendak menyimpan alat ke dalam tas pelindung, keluarkan baterai terlebih dahulu dan tata posisi unit sesuai dengan rencana tata letak yang tersedia.
Konsultasi Kondisi Khusus: Harap hubungi kami sebelum Anda menggunakan alat secara terus-menerus dalam jangka waktu lama atau di lokasi dengan kelembaban yang sangat tinggi.

Panduan Pemeliharaan Sokkia iM-50 Series

Mengeringkan Instrumen: Anda harus mengeringkan seluruh bagian instrumen secara menyeluruh jika alat terkena air atau menjadi basah selama pekerjaan survei.
Membersihkan Lensa: Berikan perawatan khusus pada lensa dengan menyeka debu halus menggunakan kain lensa terlebih dahulu. Selanjutnya, berikan sedikit uap napas pada lensa dan usap perlahan menggunakan kain silikon yang lembut.
Merawat Bodi dan Layar: Gunakan kain kering yang lembut untuk membersihkan tampilan layar yang kotor. Untuk bagian bodi lainnya, basahi kain dengan larutan deterjen ringan, peras hingga sedikit lembap, lalu usap permukaan unit secara hati-hati.
Menghindari Bahan Kimia: Anda dilarang menggunakan larutan pembersih alkali, alkohol, atau pelarut organik lainnya karena dapat merusak permukaan instrumen dan layar.
Menyimpan di Tempat Ideal: Simpanlah instrumen di dalam ruangan kering dengan suhu yang stabil untuk menjaga stabilitas komponen elektronik dan optik.
Memeriksa Kestabilan Tripod: Periksa kondisi tripod secara rutin dan pastikan tidak ada sekrup yang longgar agar posisi alat tetap stabil saat Anda gunakan.
Menghubungi Teknisi Ahli: Hubungi dealer setempat jika Anda menemukan masalah pada bagian yang berputar, sekrup pengunci, atau komponen optik seperti lensa.
Melakukan Pengecekan Berkala: Anda wajib memeriksa kondisi instrumen setidaknya setiap tiga bulan sekali apabila alat tidak Anda gunakan dalam jangka waktu yang lama.
Mengeluarkan Alat dengan Benar: Angkat instrumen dari tas pelindung secara perlahan tanpa menariknya dengan paksa. Selalu tutup kembali tas box yang kosong agar kelembaban tidak masuk ke dalamnya.
Menjaga Akurasi: Lakukan kalibrasi dan penyesuaian instrumen secara berkala guna memastikan akurasi pengukuran tetap berada pada level tertinggi.

Langkah Pengaturan Instrumen Sebelum Pengukuran

Pemasangan pada Tripod: Pasang unit Sokkia iM-50 Series ke atas tripod dengan kuat, lalu pusatkan posisi instrumen secara tepat untuk menjamin kinerja pengukuran yang maksimal.
Urutan Pemasangan Baterai: Anda wajib memasang baterai ke dalam instrumen sebelum memulai proses leveling (penyamarataan). Hal ini sangat penting karena berat baterai dapat mengubah sedikit kemiringan alat jika Anda memasangnya setelah proses leveling selesai.
Proses Centering: Lakukan proses centering (pemusatan) menggunakan optical plummet eyepiece untuk memastikan sumbu vertikal alat berada tepat di atas titik patok.
Penyetelan Leveling: Putar sekrup penyamarata pada tribrach hingga gelembung udara berada tepat di tengah lingkaran guna mendapatkan posisi alat yang benar-benar datar.

Berikut adalah panduan Pengecekan dan Penyesuaian Optical Plummet yang telah saya ubah menjadi kalimat aktif. Struktur ini menggunakan poin-poin yang lugas untuk memastikan skor keterbacaan tetap Hijau.

Panduan Pengecekan dan Penyesuaian Optical Plummet

Tindakan Pencegahan: Anda harus berhati-hati saat menyetel Optical Plummet karena semua sekrup penyetel memiliki tegangan pengencang yang sama. Hindari memutar sekrup terlalu kencang agar tidak merusak level lingkaran pada instrumen.
Prosedur Pengecekan (Checking):
Pasang instrumen dengan teliti dan pusatkan titik survei tepat pada bagian tengah reticle optical plummet.
Putar bagian atas instrumen sebesar 180° lalu periksa kembali posisi titik survei tersebut.
Jika titik survei tetap berada di pusat, Anda tidak perlu melakukan penyesuaian. Namun, jika posisi titik bergeser, lakukan langkah penyesuaian berikut ini.

Langkah Penyesuaian (Adjusting):
Perbaiki setengah dari total penyimpangan titik menggunakan sekrup kaki leveling.
Lepaskan penutup reticle optical plummet untuk mengakses mekanisme penyetel.
Gunakan kunci heksagonal (1,3 mm) untuk memutar empat sekrup penyetel guna mengoreksi sisa penyimpangan yang ada.
Jika titik survei berada di sisi bawah atau atas, kendurkan salah satu sekrup pengatur dan kencangkan sekrup di sisi lawan dengan jumlah putaran yang sama.
Jika titik survei berada di garis padat atau putus-putus (kanan/kiri), kendurkan sekrup di satu sisi dan kencangkan sekrup lawan secara seimbang hingga titik berada tepat di tengah.
Putar kembali bagian atas instrumen untuk memastikan titik survei tetap terpusat pada reticle. Jika titik masih bergeser, ulangi langkah penyesuaian dari awal.
Pasang kembali penutup reticle dengan mencocokkan alur penutup pada badan optical plummet.

Prosedur Memusatkan Instrumen Menggunakan Optical Plummet

Menyiapkan Tripod: Rentangkan kaki tripod dengan jarak interval yang sama dan pastikan posisi dudukan alat sudah sejajar secara horizontal. Tempatkan tripod tepat di atas titik survei, lalu tekan kaki tripod dengan kuat ke tanah agar posisinya tidak bergeser.
Memasang Unit: Letakkan instrumen secara perlahan di atas dudukan tripod. Segera kencangkan sekrup pengunci di bagian bawah unit untuk memastikan instrumen terpasang dengan aman pada tripod.
Mengatur Fokus Optik: Intip melalui lubang eyepiece plummet optik, lalu putar bagian eyepiece tersebut hingga garis reticle terlihat tajam. Selanjutnya, putar cincin fokus untuk memperjelas tampilan titik survei di permukaan tanah.
Memusatkan Titik: Putar sekrup kaki pengatur ketinggian (leveling screws) secara perlahan hingga titik survei berada tepat di tengah lingkaran reticle optical plummet.

Prosedur Fokus dan Pencarian Target

Melindungi Lensa: Anda harus menghindari paparan cahaya kuat yang menyinari lensa objektif secara langsung untuk mencegah kerusakan instrumen. Gunakan tudung lensa sebagai pelindung utama saat Anda bekerja di bawah sinar matahari yang terik.
Mengatur Fokus Reticle: Intip melalui lensa mata teleskop dengan mengarahkannya ke latar belakang yang polos. Putar sekrup eyepiece searah jarum jam, lalu putar sedikit berlawanan arah jarum jam secara bertahap hingga gambar reticle terlihat tajam dan fokus.
Membidik Target: Kendurkan klem vertikal dan horizontal terlebih dahulu, kemudian gunakan kolimator untuk membawa target masuk ke dalam bidang pandang. Segera kencangkan kembali kedua klem setelah target terlihat.
Menajamkan Gambar: Putar cincin fokus teleskop sampai gambar target terlihat jelas. Gunakan sekrup gerak halus vertikal dan horizontal untuk menyejajarkan target tepat pada pusat reticle. Pastikan Anda melakukan putaran terakhir pada sekrup gerak halus searah jarum jam untuk hasil yang lebih presisi.
Menghilangkan Paralaks: Sesuaikan kembali cincin fokus hingga Anda tidak melihat lagi adanya pergeseran (paralaks) antara gambar target dan garis reticle.

Panduan Pengukuran dan Pengumpulan Data

Manajemen Laser: Matikan fungsi Laser-pointer segera setelah Anda menyelesaikan pengukuran jarak. Ingatlah bahwa sinar laser akan terus memancar meskipun Anda membatalkan proses pengukuran.
Kesesuaian Target: Pastikan Anda menyamakan pengaturan instrumen dengan jenis target yang digunakan. Jika pengaturan tidak sesuai, instrumen tidak dapat menghasilkan data yang akurat.
Kebersihan Lensa: Anda wajib menjaga kebersihan lensa objektif. Bersihkan debu dengan sikat lensa, lalu usap perlahan menggunakan kain silikon setelah memberikan sedikit uap napas pada lensa.
Akurasi Tanpa Reflektor: Hindari benda yang menghalangi jalur sinar atau objek dengan reflektivitas tinggi (logam/putih) di belakang target saat mengukur dalam mode reflectorless.
Menghadapi Kilau: Jika kilau cahaya memengaruhi akurasi, ulangi pengukuran beberapa kali lalu gunakan nilai rata-rata dari hasil tersebut.
Penyimpanan Memori: Gunakan memori internal yang mampu menampung hingga 50.000 titik. Perlu Anda ketahui bahwa penggunaan mode tata letak akan mengurangi sisa kapasitas memori untuk pengumpulan data.
Prosedur Mematikan Alat: Pastikan Anda berada di layar menu utama sebelum mematikan daya. Langkah ini menjamin instrumen menyelesaikan proses akses memori dan mencegah kerusakan data.

Manajemen Baterai – Pengisian dan Pemasangan

Persiapan Awal: Isi penuh daya baterai sebelum penggunaan pertama atau setelah Anda menyimpannya dalam waktu lama.
Keamanan Pengisian: Gunakan pengisi daya khusus hanya di dalam ruangan. Jangan mengisi daya jika suhu berada di luar rentang normal, dan hindari pengisian ulang langsung setelah baterai penuh untuk menjaga performanya.
Penyimpanan Baterai: Keluarkan baterai dari pengisi daya maupun instrumen sebelum Anda menyimpannya. Untuk penyimpanan jangka panjang, isi daya baterai setidaknya setiap enam bulan sekali.
Prosedur Pemasangan: Matikan daya instrumen sebelum Anda melepas atau memasang baterai. Pastikan bagian dalam instrumen tetap kering dan bebas debu saat Anda membuka penutup baterai.
Kerapatan Unit: Tutup rapat penutup baterai dan lubang antarmuka agar fitur kedap air instrumen tetap terjaga.

Penggunaan USB Flash Drive

Manajemen File: Simpan data pada folder utama (root) di USB flash drive karena instrumen tidak dapat membaca subfolder. Anda dapat menggunakan kapasitas USB hingga 32GB.
Keamanan Data: Jangan melepas USB flash drive atau mematikan daya saat proses membaca dan menulis data sedang berlangsung agar file tidak hilang atau rusak.
Format Teks: Gunakan file teks yang kompatibel dengan MS-DOS untuk proses input dan output data.

Tindakan Pencegahan dan Keamanan Kerja

Pengecekan Rutin: Periksa dan sesuaikan instrumen secara berkala, terutama setelah penyimpanan lama atau terkena guncangan hebat, untuk menjamin akurasi pengukuran.
Area Berbahaya: Hindari penggunaan alat di area dengan debu ekstrem, ventilasi buruk, atau dekat bahan mudah terbakar untuk mencegah ledakan.
Keamanan Mata: Jangan pernah melihat matahari atau pantulan cahaya dari prisma melalui teleskop karena dapat menyebabkan kehilangan penglihatan secara permanen.
Perawatan Kasing: Pastikan instrumen dalam kondisi kering sebelum Anda menutup tas jinjing. Gunakan kunci kasing dengan benar agar alat tidak terjatuh saat Anda bawa.
Suku Cadang Karet: Ganti kemasan karet pada penutup baterai dan antarmuka setiap dua tahun sekali untuk mempertahankan sifat anti air (IP66).

Aksesori Opsional dan Layanan

Diagonal Eyepiece: Gunakan aksesori ini untuk memudahkan pengamatan di ruang sempit atau sudut curam. Anda dapat melepas eyepiece standar dan memasang diagonal eyepiece dengan melonggarkan sekrup pengunci.
Opsi Baterai: Anda dapat meningkatkan kapasitas daya dengan menggunakan baterai BDC70 sebagai alternatif baterai standar BDC46.
Sistem Prisma: Pilih target sesuai kebutuhan Anda, mulai dari Reflective Sheet Target hingga Mini Prisma. Anda dapat menemukan seluruh kebutuhan aksesori ini di ASMA GROUP.

Total Station Sokkia iM-50 Series (khususnya iM-52) merupakan perpaduan sempurna antara ketahanan ekstrem dan presisi tinggi. Dengan standar perlindungan IP66, alat ini mampu menghadapi debu dan hujan badai tanpa merusak komponen internalnya. Dukungan EDM Reflectorless hingga 500m serta akurasi sudut yang tajam memastikan setiap data yang Anda ambil di lapangan memiliki kredibilitas tinggi.

Alat ini bukan sekadar perangkat pengukur, melainkan mitra kerja jangka panjang bagi para surveyor yang mengutamakan kecepatan, keamanan data melalui sistem Linux, dan efisiensi baterai yang mencapai 14 jam kerja.
