Cara Setting Total Station CYGNUS yang Benar: Panduan Lengkap Nomenklatur & Persiapan
Dunia konstruksi dan pemetaan menempatkan presisi sebagai harga mati. Kita sering menemui Total Station CYGNUS sebagai senjata andalan di lapangan. Namun, secanggih apa pun teknologinya, tangan surveyor di belakangnyalah yang menentukan hasil akhir. Artikel ini membimbing Anda menguasai setiap detail alat, mulai dari mengenal komponen hingga menjalankan prosedur pengukuran yang akurat.

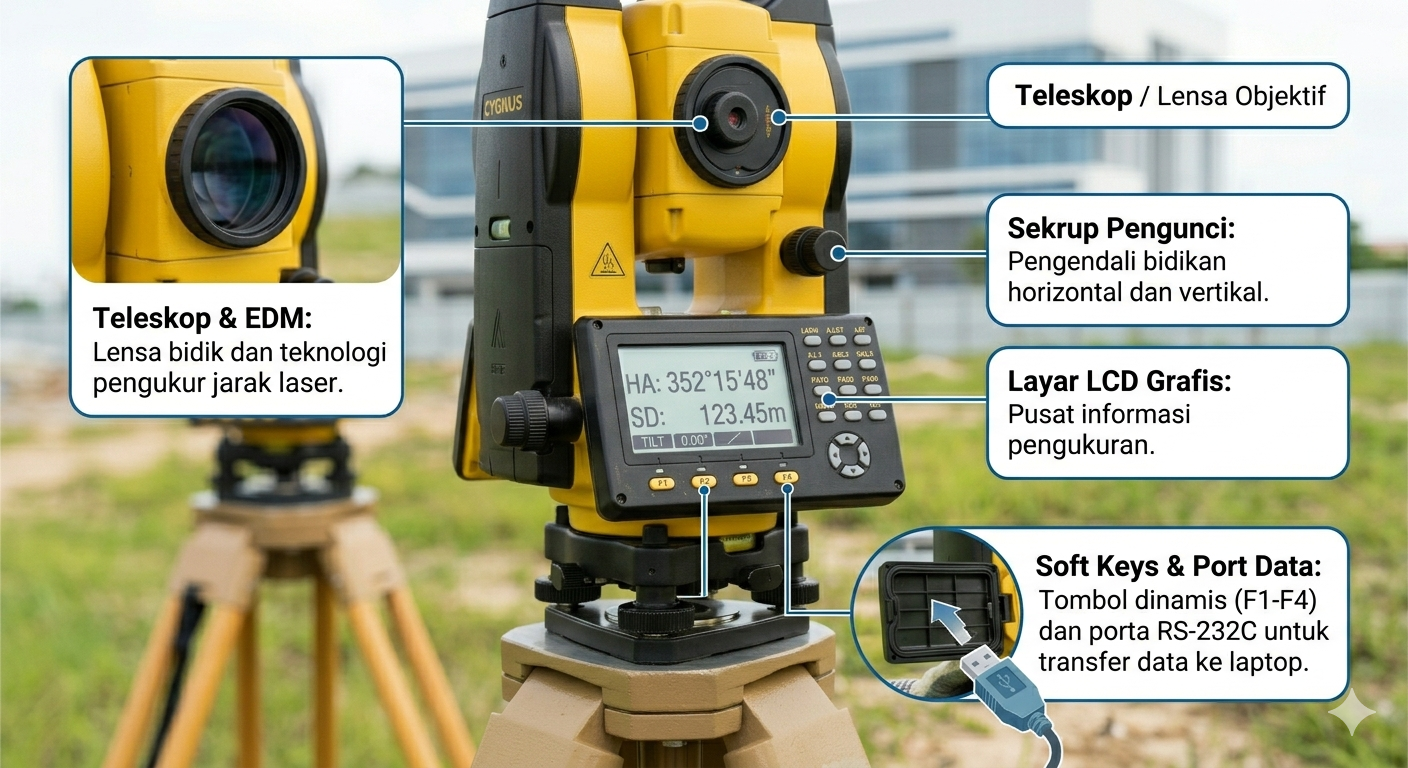

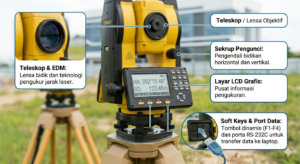

Memahami Setiap Jengkal Instrumen (Nomenklatur)
Lebih dari Sekadar Alat Kuning
Desain fisik CYGNUS secara khusus mengincar ketangguhan di medan berat. Komponen utamanya, yaitu Teleskop, mengintegrasikan teknologi EDM yang mampu menghitung jarak dalam sekejap. Saat mengoperasikannya, Anda akan terus berinteraksi dengan Sekrup Pengunci Horizontal dan Vertikal.
Tips Ahli: Putar sekrup ini dengan perasaan tenang dan terkendali. Pastikan Anda mengunci bidikan dengan rapat sebelum mengambil data guna menghindari pergeseran milimeter yang berisiko merusak seluruh hasil kerja.
Antarmuka yang Memudahkan Surveyor
Layar LCD bertindak sebagai pusat informasi utama Anda. Layar ini menampilkan semua status secara jelas, mulai dari kemiringan alat hingga sisa daya baterai. Kehadiran Soft Keys (F1-F4) memberikan fleksibilitas tinggi karena fungsinya beradaptasi secara cerdas dengan menu yang sedang aktif.
Jangan lewatkan Tombol Bintang (Star Key). Sekali tekan, fitur ini langsung menyalakan lampu layar atau laser penunjuk, sebuah solusi cerdas saat Anda mengejar target di sore hari yang minim cahaya. Setelah selesai, Anda bisa langsung memindahkan seluruh hasil “tembakan” ke laptop melalui porta RS-232C di sisi bodi alat.
Ritual Persiapan Sebelum Membidik
Manajemen Daya : Jangan Abaikan Hal Sepele
Banyak surveyor pemula sering mengabaikan prosedur pemasangan baterai. Gunakan selalu baterai tipe BT-77Q. Saat memasukkannya ke dalam slot, pastikan Anda mendengar bunyi klik yang mantap sebagai tanda penguncian sudah sempurna dan konektor aman dari guncangan.
Pesan Penting: Hindari mencabut baterai saat alat masih menyala. Tindakan ceroboh ini berisiko tinggi merusak sistem penyimpanan data internal yang sedang berproses.

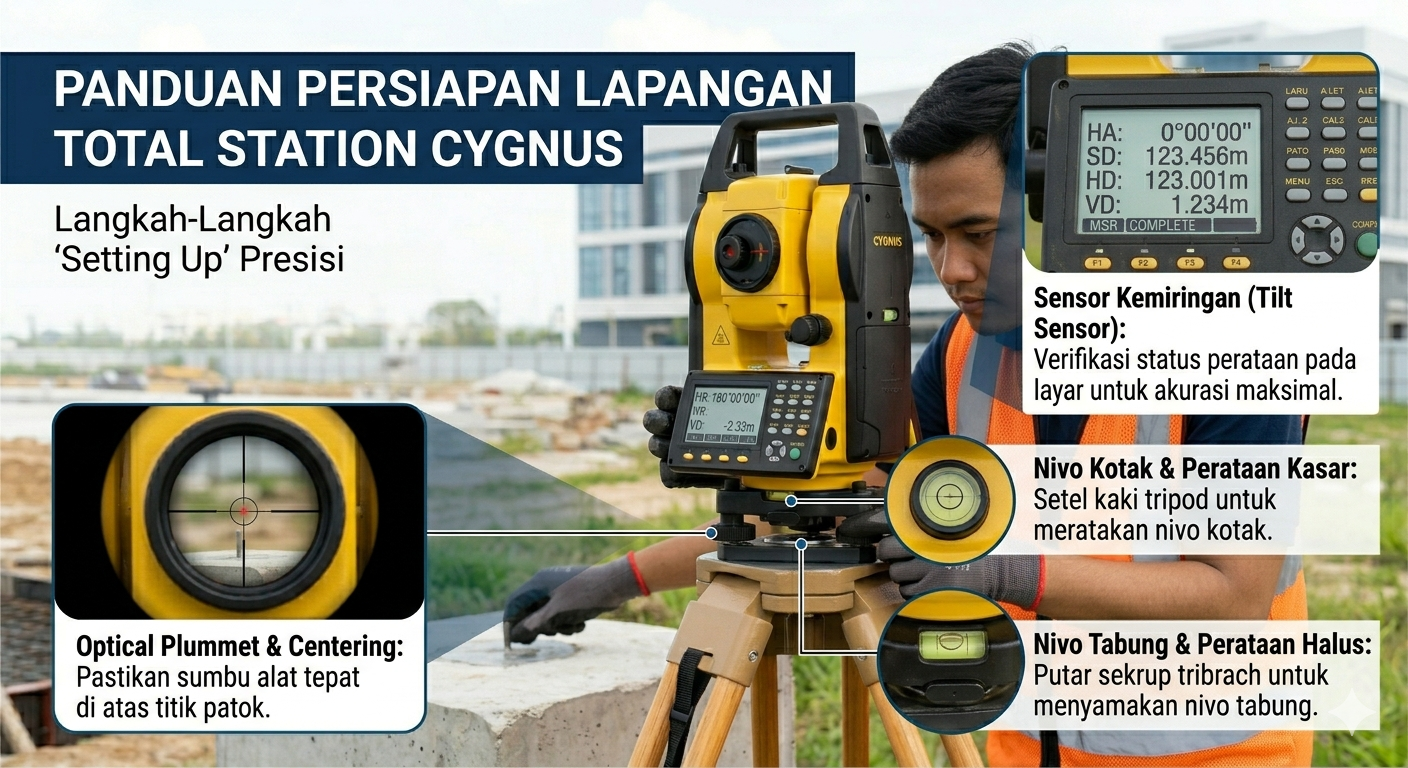

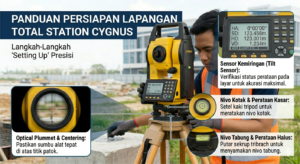

Seni Leveling dan Centering
Mendirikan tripod menentukan keberhasilan survei Anda. Letakkan kaki tripod secara seimbang tepat di atas patok koordinat. Intip melalui Optical Plummet untuk memastikan sumbu alat berada tepat di titik pusat tanah.
Mulailah menyetel sekrup tribrach untuk menyamakan nivo. Gunakan Nivo Kotak untuk langkah awal, lalu sempurnakan posisi gelembung dengan Nivo Tabung. Ingat, CYGNUS sangat sensitif terhadap kemiringan. Jika layar menampilkan peringatan “TILT OVER”, segera setel ulang sekrup hingga pesan tersebut hilang. Kondisi inilah yang menjamin akurasi maksimal.
Menajamkan Pandangan: Fokus dan Retikel
Langkah terakhir adalah menyesuaikan optik dengan mata Anda sendiri. Putar cincin fokus hingga garis silang (Reticle) terlihat hitam pekat dan tajam. Prosedur ini sangat vital untuk menghindari Paralaks—gangguan visual yang membuat target seolah bergeser saat posisi mata berubah. Fokus yang tajam menjamin laser mengenai sasaran dengan tepat tanpa perlu pengukuran ulang.

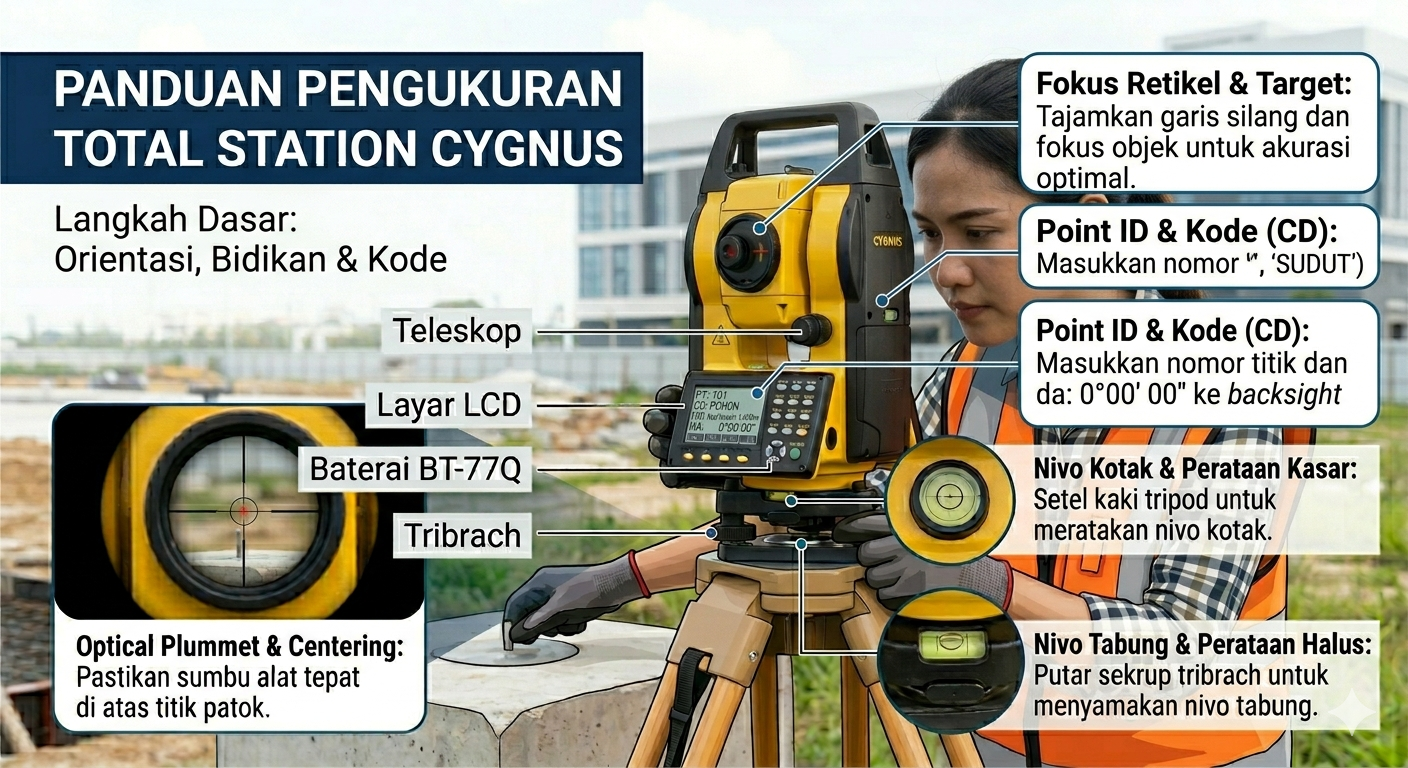

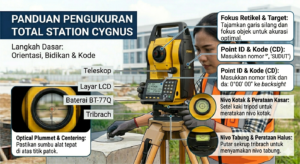

Teknik Pengukuran Sudut dan Jarak (Measurement)
Menentukan Orientasi Alat
Jangan langsung menembak target setelah setting up selesai. Anda harus menentukan arah acuan atau Azimuth terlebih dahulu. Arahkan teleskop ke titik acuan (backsight), lalu jalankan perintah “Set Zero”. Dalam menu CYGNUS, tekan tombol [0SET] dua kali hingga sudut horizontal (HA) menunjukkan angka $0^\circ 00′ 00”$. Langkah krusial ini memastikan seluruh data titik memiliki referensi arah yang benar.
Prosedur Pembidikan Prisma yang Akurat
Gunakan Sekrup Gerak Halus horizontal dan vertikal untuk menempatkan garis silang tepat di pusat prisma. Layar CYGNUS akan menyajikan tiga data utama setelah sekali tembakan:
-
SD (Slope Distance): Jarak miring ke pusat prisma.
-
HD (Horizontal Distance): Jarak mendatar otomatis.
-
VD (Vertical Distance): Selisih ketinggian target.
Tips: Selalu pantau nilai V% (Grade) jika Anda bekerja di lahan miring untuk memastikan kemiringan tetap dalam batas toleransi proyek.
Penyimpanan Data dan Penginputan Kode
CYGNUS mempermudah manajemen data lapangan melalui tombol [MSR] atau [ALL]. Alat akan meminta Anda menginput PT (Point ID) dan CD (Code) sebagai deskripsi objek (misal: ‘POHON’, ‘JALAN’).
Masukkan kode secara detail menggunakan tombol alfanumerik. Data lapangan yang rapi akan mempercepat proses penggambaran di kantor. Terakhir, verifikasi selalu ketinggian target (HR – Rod Height) pada jalon. Kesalahan input tinggi jalon merupakan penyebab utama data ketinggian (Z) menjadi tidak akurat.
Menguasai nomenklatur membangun kepercayaan diri Anda, sementara ketelitian persiapan menjamin validitas data. Satu menit ketelitian ekstra di lapangan akan menyelamatkan Anda dari berjam-jam pengerjaan ulang di kantor. Selamat bekerja dan jaga profesionalisme pemetaan Anda!
